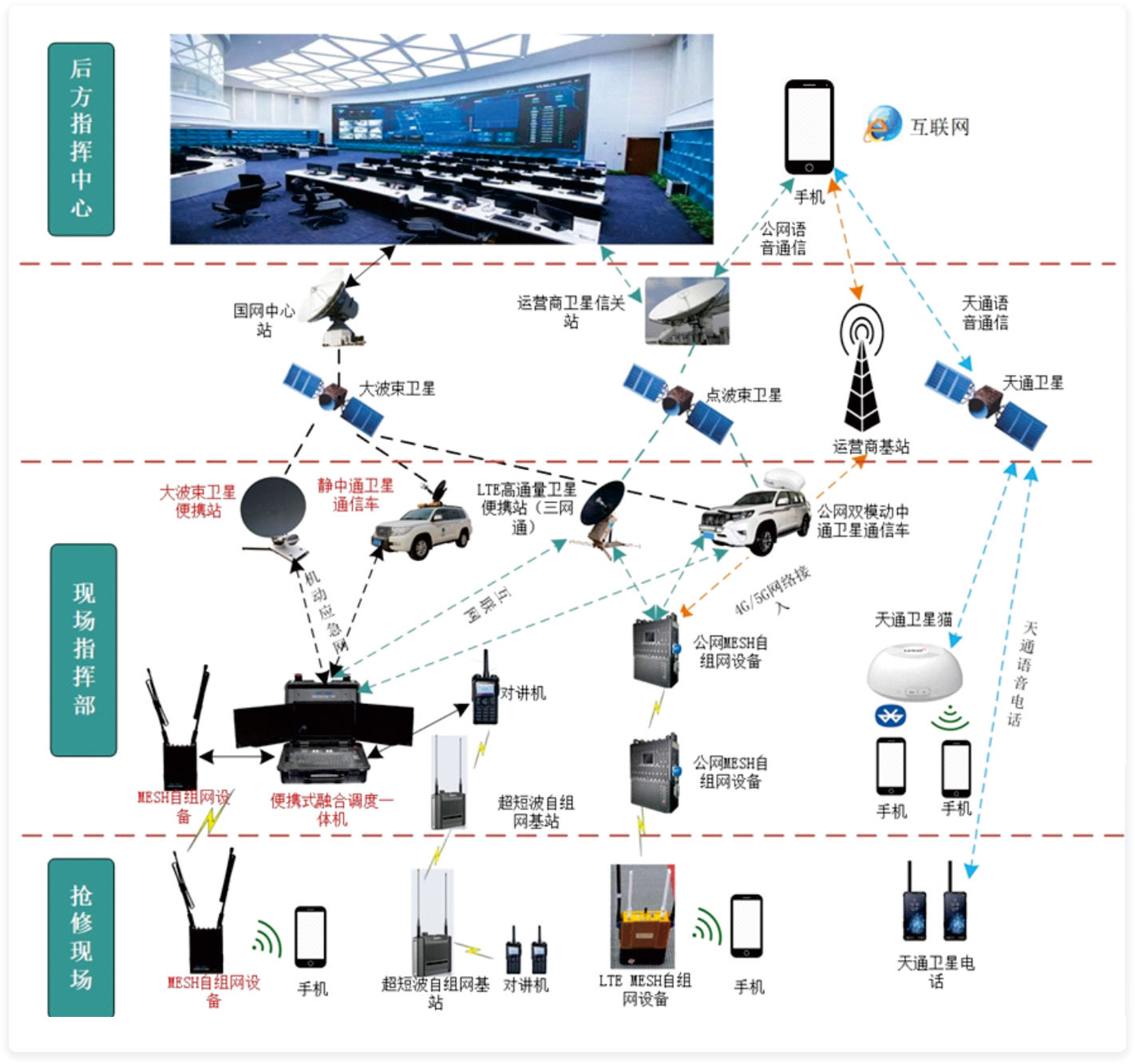

山西电力应急通信系统总体架构如图所示：

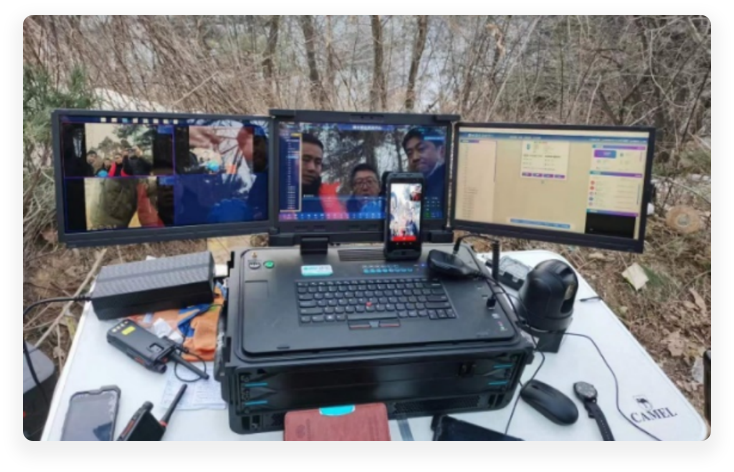

卫星通信专网： 已采购的新一代应急通信设备包括便携式融合调度一体机、无线宽带MESH自组网设备、超短波对讲系统（新增），基于大波束卫星便携站、卫星通信车实现现场宽窄带融合通信指挥、设备统一管理、信息汇聚展示、语音对讲；满足与后方指挥中心之间的互联互通。

互联网通信： 基于 LTE三网通卫星便携站，利用无线宽带MESH自组网设备、LTE MESH自组网设备 实现现场指挥部、抢修现场手机电话呼出及i国网等移动信息交互应用。

天通卫星通信： 利用 天通卫星猫及天通卫星电话，实现卫星语音通信。
